PVCBOT设计制作过程分享——挖掘机技术哪家强?

[复制链接]
发表于 2014-10-29 10:06:52 | 显示全部楼层 |阅读模式

 “挖掘机技术哪家强?……”挖掘机那么火,我们也不能落后啊,赶紧策划DIY一台PVC版的挖掘机。


  当前为新项目的验证实验,具体过程如下:

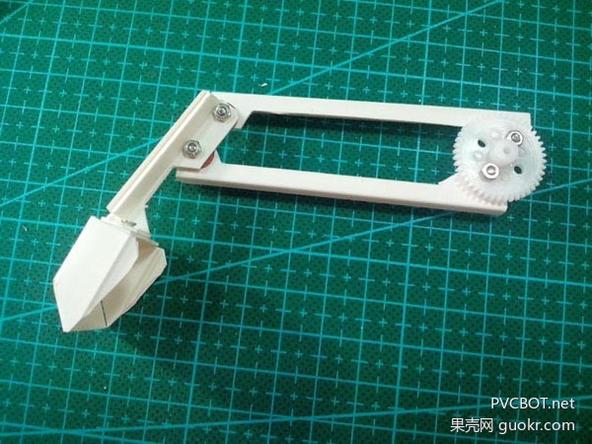

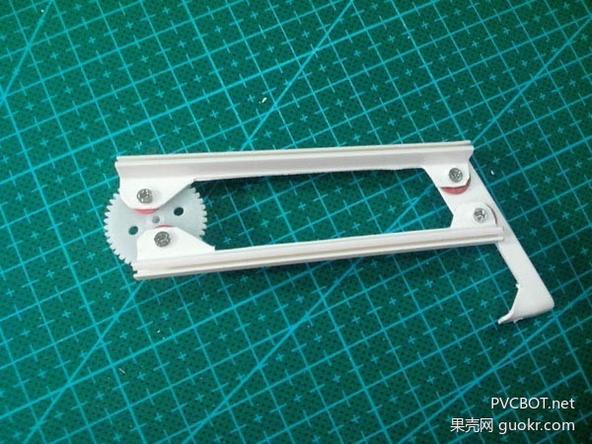

  先制作铲斗的连杆结构。

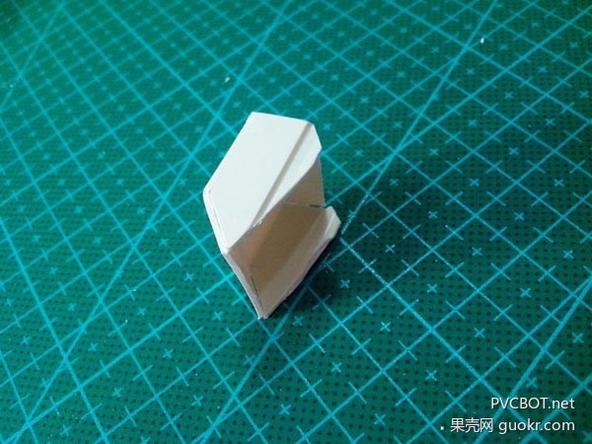

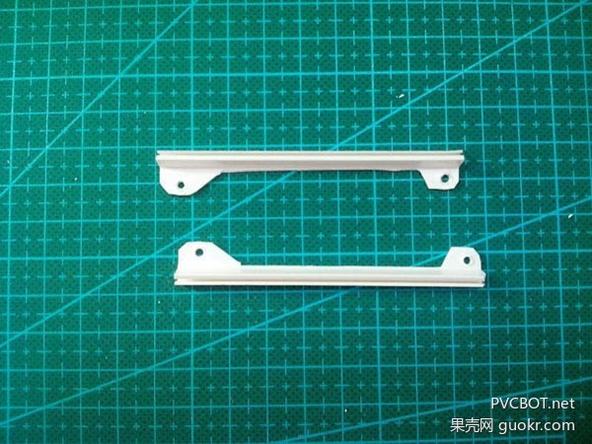

  再制作铲斗。

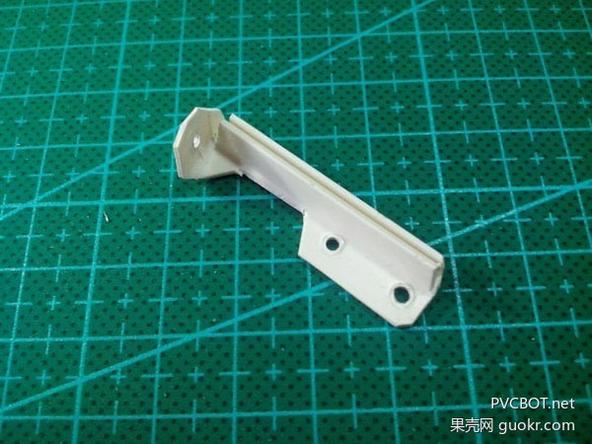

  然后是铲斗的支架。

  把连杆装到偏心轮上。

  把铲斗也安装上。

  制作铲斗支架。

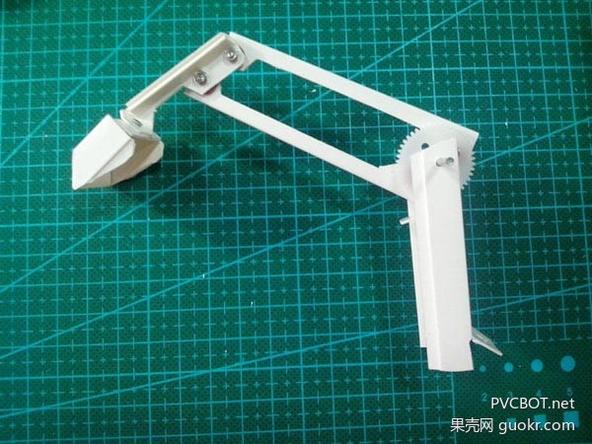

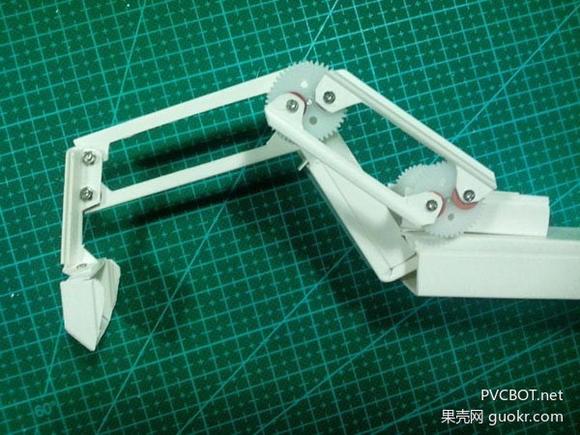

  把铲斗连杆安装到铲斗支架上。

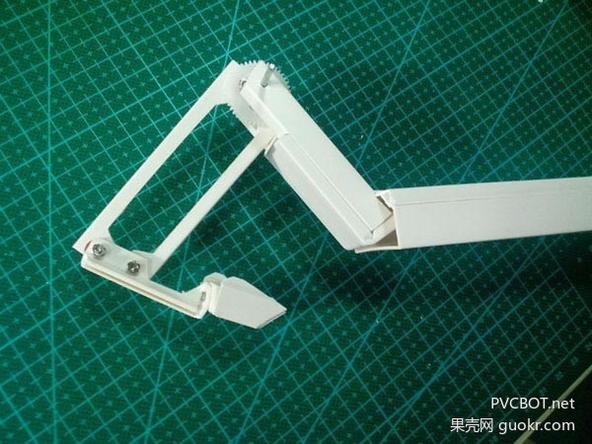

  把铲斗支架安装到底座上。

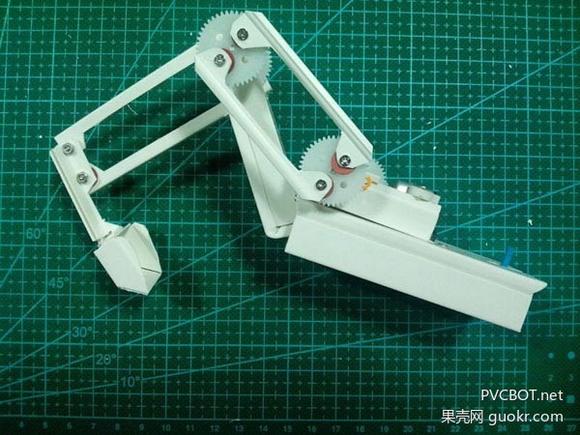

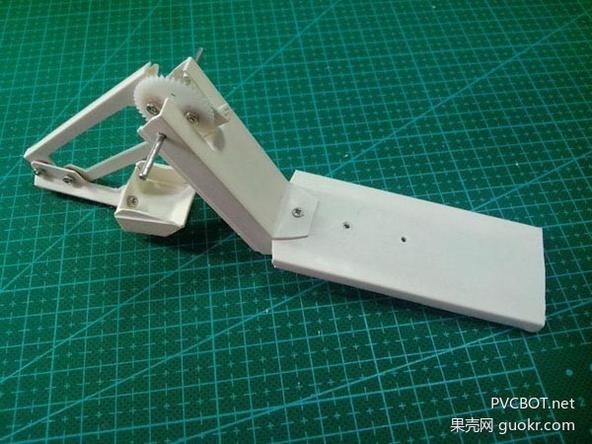

  把基本结构都制作好了。

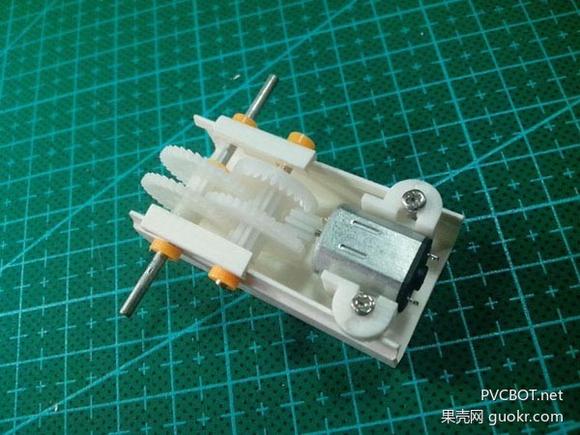

  •  DIY一个齿轮减速电机。

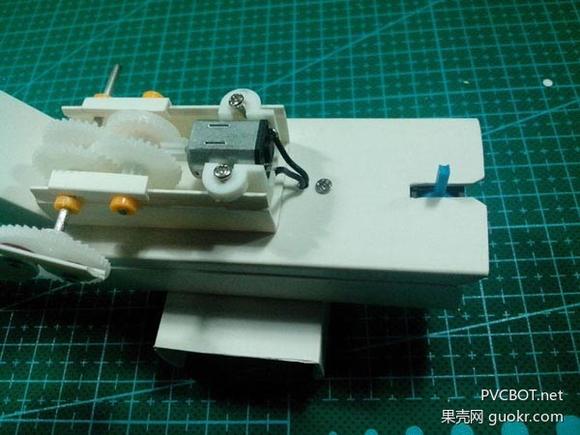

      把减速电机安装到底座上。

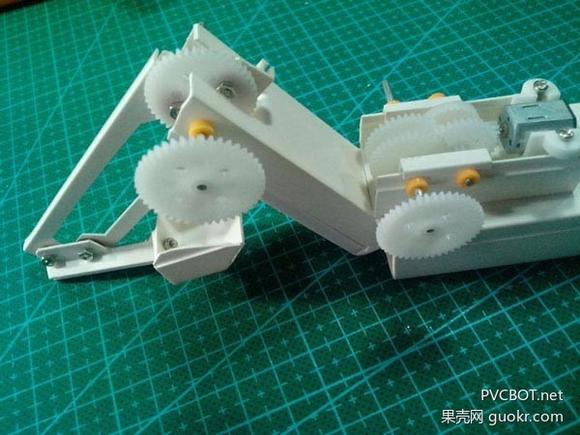

      减速电机和铲斗结构之间,用连杆连接起来。

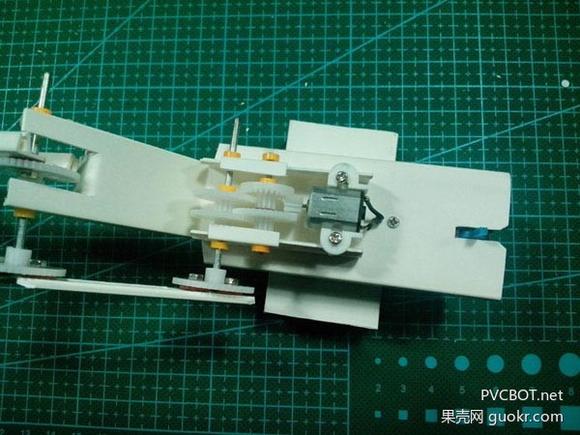

      在底座下面安装电池盒,还有复位开关,连接好电路。
      减速电机也连接好。
      复位开关在底座顶部露出操纵杆。

    [url=][/url] [0] | [url=][/url]
  • 3楼

    昨天16:01PVCBOT.net DIY爱好者  (楼主)

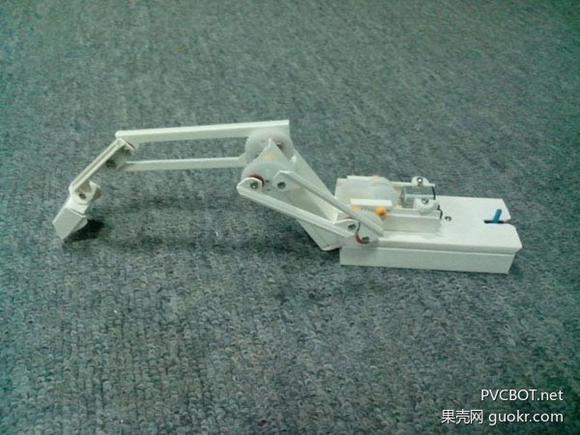

      全部制作完成。

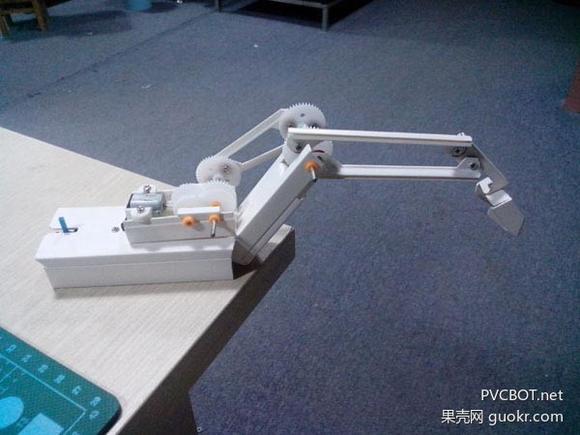

      制作完成后,放在桌沿边上。
      制作完成后,放在地面上。

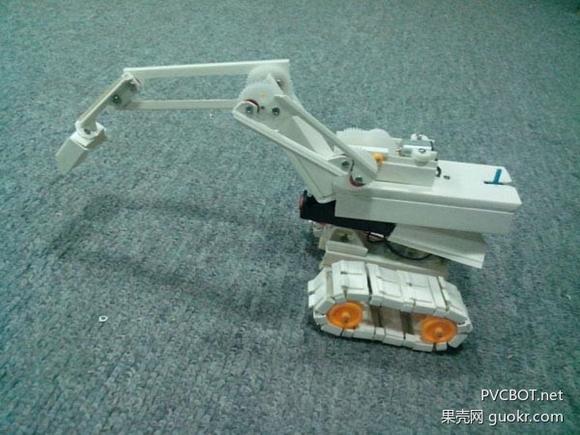

      当前制作只是作为新项目的验证性实验,不是正式的项目,而从简单角度考虑,仅仅实现了“挖掘”这个简单的动作,而缺乏转向和移动等动作。未来计划完善这些功能,并且增加履带底盘(下图只是把挖掘机放在一个履带底盘上作为效果演示),是不是很酷啊!
